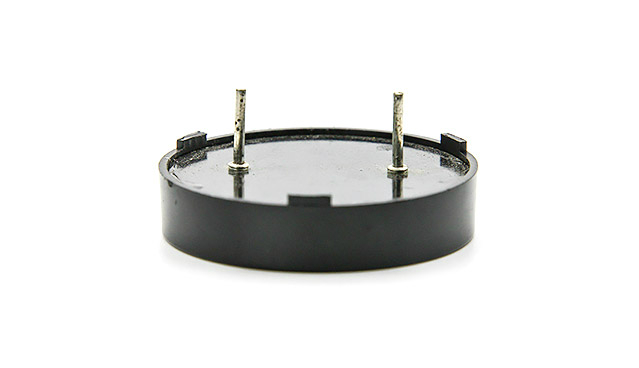

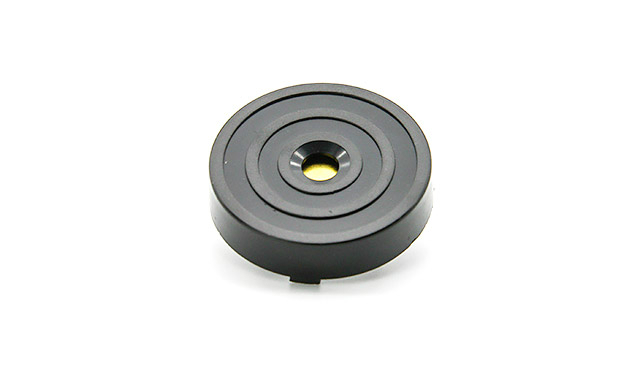

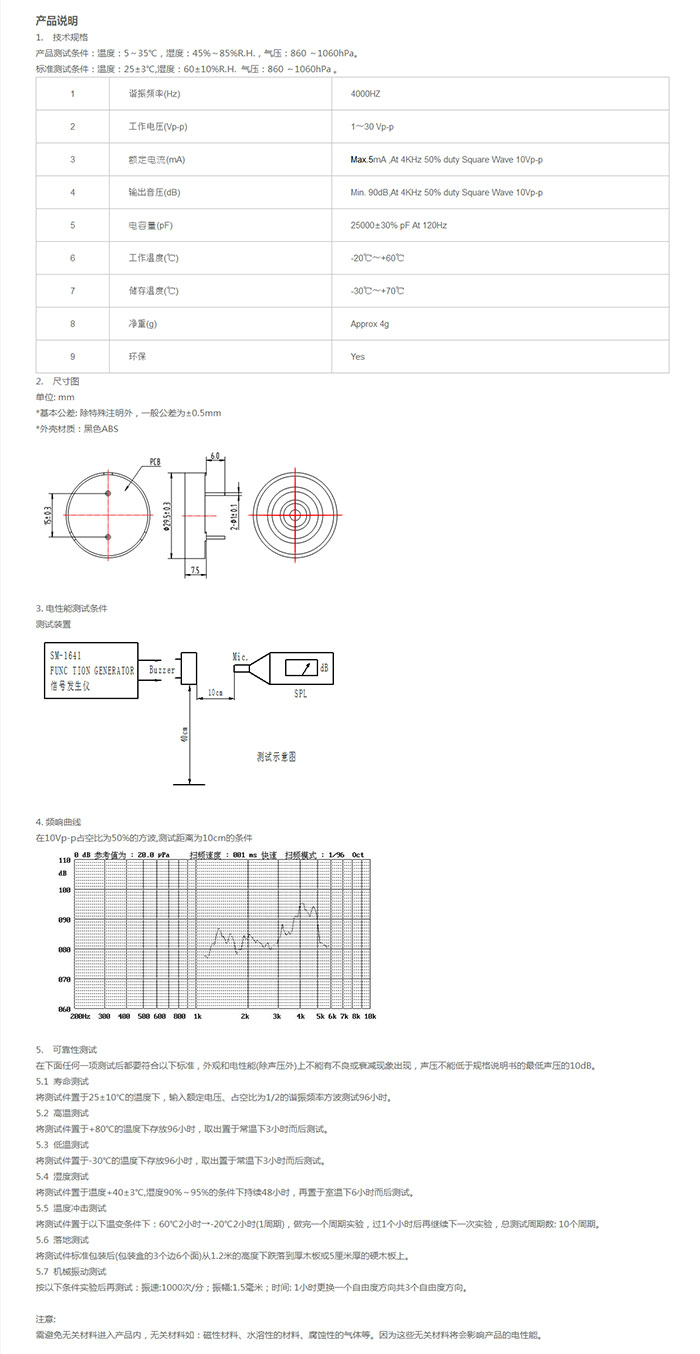

壓電無源蜂鳴器
瀏覽：1343 發布日期：2018-11-30
驅動電路
蜂鳴器生產廠家由于蜂鳴器的工作電流一般比較大，以致于單片機的I/O 口是無法直接驅動的*（但AVR可以驅動小功率蜂鳴器），所以要利用來驅動，一般使用三極管來放大電流就可以了。
蜂鳴器驅動電路一般都包含以下幾個部分：一個三極管、一個蜂鳴器、一個續流二極管和一個電源濾波電容。
1．蜂鳴器
發聲元件，在其兩端施加直流電壓（有源蜂鳴器）或者方波（無源蜂鳴器）就可以發聲，其主要參數是外形尺寸、發聲方向、工作電壓、工作頻率、工作電流、驅動方式（直流/方波）等。這些都可以根據需要來選擇。
2．續流二極管
蜂鳴器本質上是一個感性元件，其電流不能瞬變，因此必須有一個續流二極管提供續流。否則，在蜂鳴器兩端會產生幾十伏的尖峰電壓，可能損壞驅動三極管，并干擾整個電路系統的其它部分。
3．濾波電容
濾波電容C1的作用是濾波，濾除蜂鳴器電流對其它部分的影響，蜂鳴器生產廠家也可改善電源的交流阻抗，如果可能，最好是再并聯一個220uF的電解電容。
4．三極管
三極管Q1起開關作用，其基極的高電平使三極管飽和導通，使蜂鳴器發聲；而基極低電平則使三極管關閉，蜂鳴器停止發聲。
